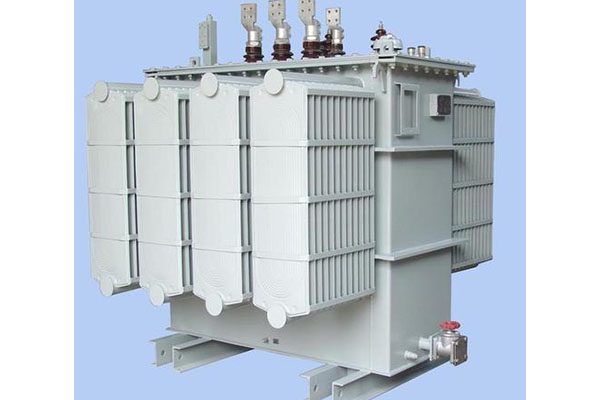

(1) 初步准备
1) 电力变压器安装施工图程序齐全,经供电部门批准。
2) 了解设计中选用的变压器的性能、结构特点及相关技术参数是十分必要的。
(2) 设备和材料要求
1) 变压器的规格、型号、容量应符合设计要求,附件、备件齐全,并有设备的有关技术资料和文件,产品出厂合格证。设备应有铭牌,铭牌上应标明制造厂名称、额定容量、一次和二次额定电压、电流、阻抗、接线组别等技术数据。
2)辅助材料:防锈漆、预拌漆等,均应符合设计要求,并具有产品合格证。
(3) 操作条件
1)变压器的室内、墙壁、屋面、地面工程均应完工,屋面防水,不渗漏,门窗、玻璃应完好无损地安装,完成地面装修工程,室外场地平整,设备基础施工。准备图纸。受电后,完成不能重新装修的工程和影响运行安全的工程。
2) 埋件及预留孔已清理调整,满足设计要求。
(4) 开箱检验
1)开箱检验人员由施工单位、监理单位、施工安装单位、供货商代表组成,共同开箱并做好记录。
2) 根据施工图纸、设备技术资料和文件、设备及附件清单进行开箱检查,检查变压器及附件的规格、型号、数量是否符合设计要求,部件是否完整,是否损坏或丢失。
3) 根据随箱清单核对变压器的安装图、使用说明书、产品出厂试验报告、出厂合格证、箱内设备及附件数量等,设备相关技术资料和文件齐全。同时在设备上设置铭牌并登记。
4) 待检变压器及设备附件应符合现行国家有关规范的规定。变压器无机械损伤、裂纹、变形等缺陷,油漆完好。变压器高低压绝缘瓷件应完好,无损伤、裂纹等。
5) 变压器是否有小车,轨道设计距离是否与轨道相等,若不相等,应调整轨距。

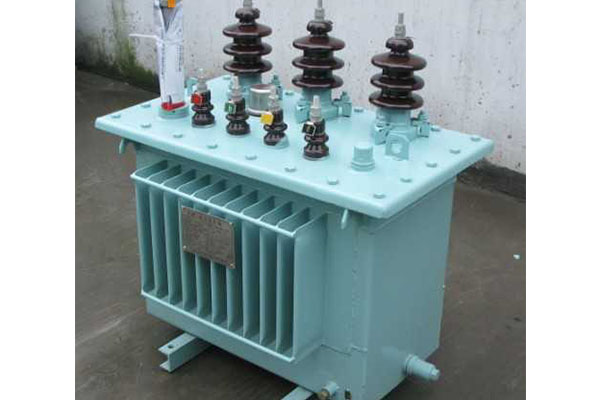

(5) 电力变压器安装
1)变压器型钢基础的安装
(a)钢结构的几何尺寸应满足设计基础准备图的要求和规程。如果设计中不要求钢结构高于地面,施工时钢结构顶部可高出地面100mm。
(b)型钢基础框架与接地扁钢之间的连接应不小于两端。在基础型钢框架的两端,应使用不小于40x4mm的扁钢进行焊接。焊接扁钢时,焊缝长度应为扁钢宽度的两倍,并焊接三边。焊接后,应清除氧化皮,焊缝应均匀牢固。焊接部位经防腐处理后,刷灰色面漆两遍。
2) 变压器二次搬运
(a) 二次运输是将变压器从设备仓库运至变压器安装现场,运输时注意交通线路。到达现场后做好现场保护工作。
(b) 在吊装时,需要检查索具是否合格,运输路径是否畅通、完好。根据变压器的重量和起升高度,决定采用何种装卸工具进行装卸。
3) 本体安装
(a)安装可根据现场实际情况进行,如变压器室在一层则可直接吊装进室内;如果在地下室,可采用预留孔吊装变压器或预留通道运至室内就位到基础上。
(b)变压器就位时,应按设计要求的方位和距墙尺寸就位,横向距墙不应小于800mm,距门不应小于1000mm,并应适当考虑推进方向,开关操作方向应留有1200mm以上的净距。
(c)装有滚轮的变压器,滚轮应转动灵活,变压器就位后,应将滚轮用能拆卸的制动装置固定。或者将滚轮拆下保存好。
4)变压器附件安装
(a)干式变压器一次元件应按产品说明书位置安装,二次仪表装在便于观测的变压器护网栏上。软管不得有压扁或死弯,富余部分应盘圈并固定在温度计附近。
(b)干式变压器的电阻温度计,一次元件应预装在变压器内,二次仪表应安装在值班室或操作台上。温度补偿导线应符合仪表要求,并加以适当的附加温度补偿电阻,校验调试合格后方可使用。
以上就是关于电力变压器的安装需要什么条件的知识详解,希望这篇文章能够对大家有所帮助。
